電子水平儀使用方法圖解（3分鐘教會你正確使用水平儀）

河豚俠 ? 生活百科 ? 2023-11-16 00:11:08 ?

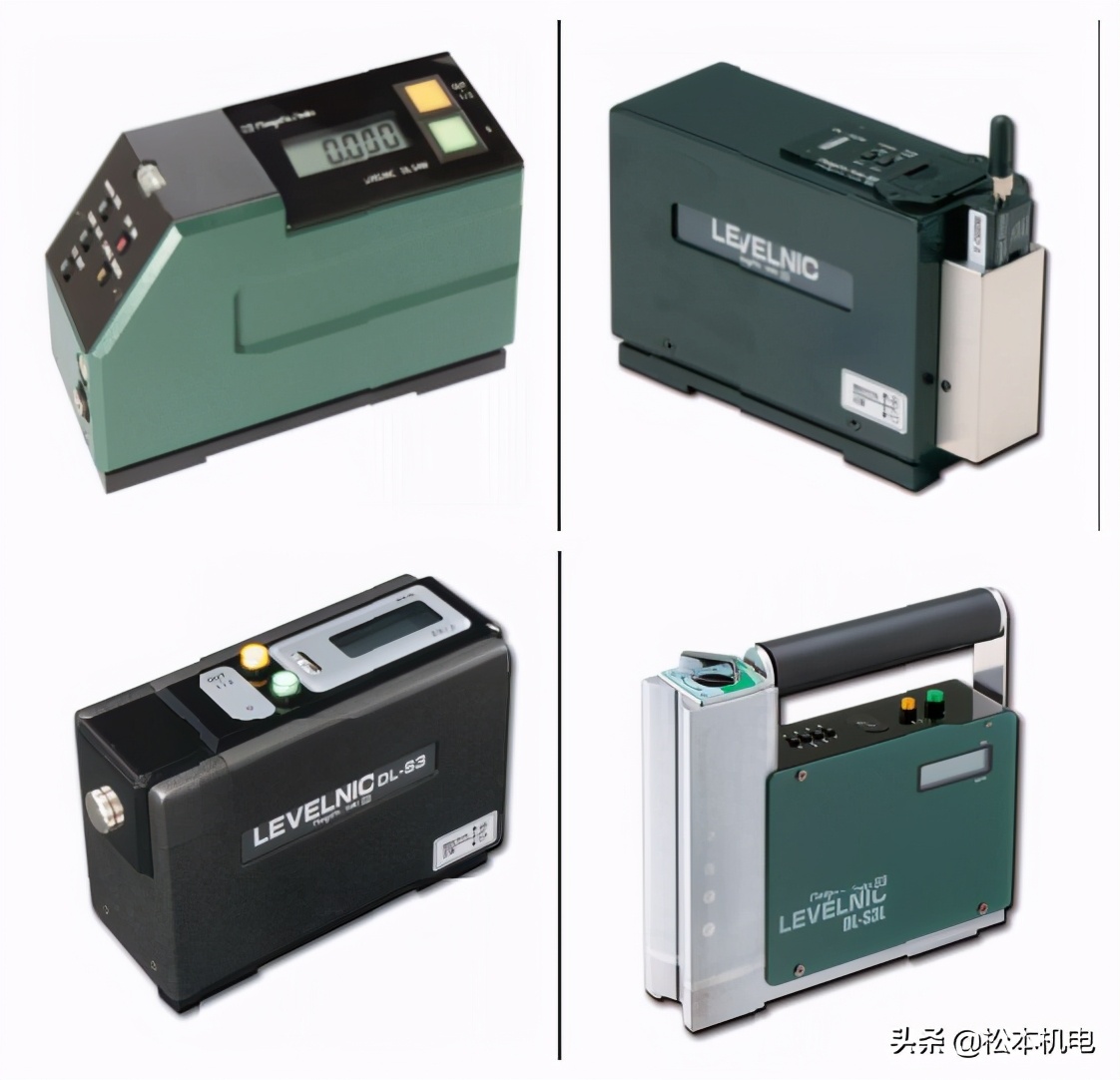

SK作為電子水平儀的制造商，在行業內屬于佼佼者的存在。客人對SK的品質贊不絕口。很多客戶第一次購買對產品不夠了解，不知如何正確使用。松本機電以此篇文章來講解SK電子水平儀的基本原理和操作方法。



SK電子水平儀的基本原理以及操作方法的說明



歸零調整，1/2調整的作用

因為水平儀對地球的重心有非常敏感的反映，運用以下方法可以找出水平0點。

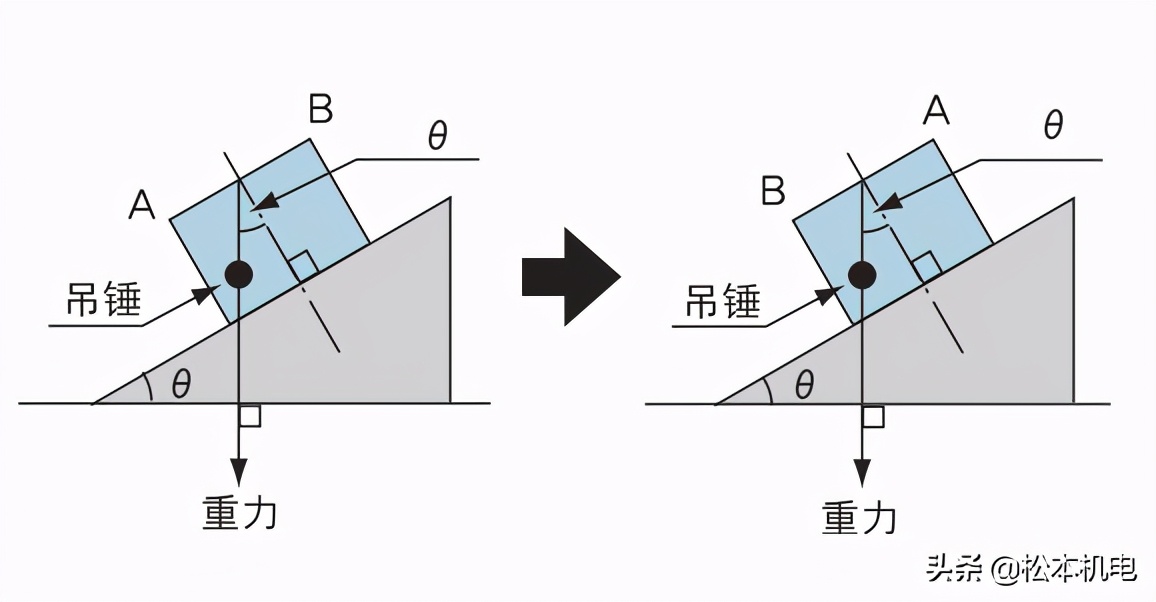

對于水平面的傾斜角為θ。在此斜面上放一塊有吊錘的板。這樣斜面到直角的延長線與板的A側只有θ吊錘 傾斜角度。將板調轉180°，斜面到直角延長線與板的B側只有θ吊錘傾斜角度。因此即使沒有絕對的基準(斜面與直角的延長線)、倒轉180°角度便可得出2Xθ。2Xθ的一半便是θ、也可得出水平面。這就是為什么在得出水平后，將斜面假定位0，180°反轉水平儀時顯示的是實際傾斜角度的2倍值。取所顯示2倍值的一半即為傾斜角度、調整斜面(被測物)到傾角數值顯示為0時、即為水平點。相反、如果是帶有基準的量具、基準可能會因為外力而產生偏差，而導致在錯誤的基準下進行測量。



SK電子水平儀的基本原理以及操作方法的說明



0點設定

水平儀沒有水平的0點。切入電源時的最初表示的0數值、不一定的是水平的0點。需要測量水平的0點時，必須在每一次切入電源時設定0點。只有如此，每一次以正確的調整過的0點基準進行測量，就不會因為0點錯誤而產生誤差。為了設定0點要進行歸零調整以及1/2調整。如果使用調零旋鈕不能正確歸零、是因為基準面的傾度超出了調整范圍、請將基準面的傾度調整到歸零范圍內。

A)斜面比較測量時

①放置以水平儀為基準的傾斜面上。

②安定后進行調0、將顯示值調為了0

上記是比較用0點設定。

B)在有經過水平調整的平面的情況下

①將水平儀放置在調整水平后的平面上。

②表示安定后調整0，表示為0。

上記是水平0點設定

C)判斷不平面是否水平時

①將水平儀放置在平面上。

②顯示數值安定后進行調零，將顯示值調為0。

③倒轉水平儀180°、放置在同一位置上。

④等顯示數值安定后進行1/2調整、將數值切換為1/2。

⑤上記是水平0點設定。

此時的表示值是本水平儀放置的平面的傾斜量。軸方向(對于測量軸的直角方向)傾斜的情況下，可能會包含誤差、為了更加正確的設定水平0點，請調整(X,Y軸)方向的水平。

水平儀的使用注意事項：

水平儀是精密測量儀器、請注意避免掉落，碰撞等沖擊。

使用前，使用經汽油與酒精濕潤的干凈的白潔布或者軟布，將測量面的污面擦拭干凈

為了正確測量，與普通精密測量一樣在恒溫室內使用，水平儀與測量物之間不要有溫差。

使用后的水平儀要將底座上涂抹防銹油保管。
